智能张拉机 压浆机

智能压浆台车

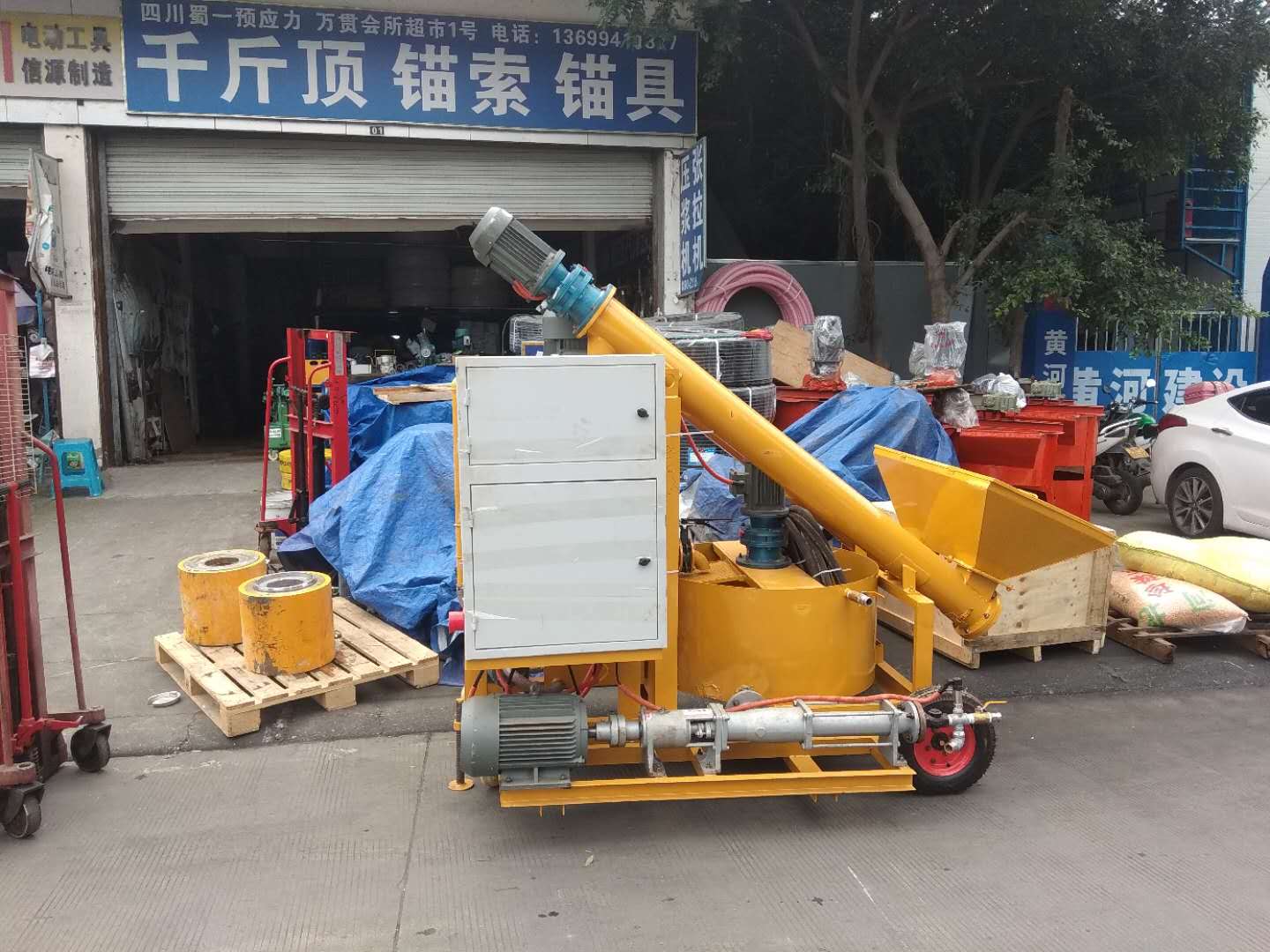

名称:智能压浆台车

分类:智能张拉机 压浆机

咨询热线:13699411877

联系我们

详细说明:


一、预应力智能压浆设备工作原理

循环智能压浆系统由制浆系统、压浆系统、测控系统、循环回路系统组成。浆液在由预应力管道、制浆机、压浆泵组成的回路内持续循环以排净管道内空气,及时发现管道堵塞等情况,并通过加大压力进行冲孔,排出杂质, 消除致压浆不密实的因素。

二、预应力智能压浆设备主要功能与特点

1、浆液满管路持续循环排除管道内空气管道内浆液从出浆口导流至储浆桶,再从进浆口泵入管道,形成大循环回路,浆液在管道内持续循环,通过调整压力和流量,将管道内空气通过出浆口和钢绞线丝间空隙完全排出,还可带出孔道内残留杂质。

2、准确控制压力,调节流量

(1)精确调节和保持灌浆压力自动实测管道压力损失,以出浆口满足规范最低压力值来设置灌浆压力值,保证沿途压力损失后管道内仍满足规范要求的最低压力值。关闭出浆口后长时间内保持不低于0.5MPa的压力。(《公路桥涵施工技术规范》(JTG/T F50-2011)7.9.8条规定 “对水平或曲线管道,压浆压力宜为0.5 ~0.7MPa…关闭出浆口后宜保持一个不小于0.5MPa的稳压期3~5min )

(2)当进、出浆口压力差保持稳定后,可判定管道充盈。

(3)通过进出口调节阀对流量和压力大小进行调节。

(4)稳压期间持续补充浆液进入孔道,保证密实。

3、准确控制水胶比按施工配合比数量自动加水,准确控制加水量,从而保证水胶比符合要求。(《公路桥涵施工技术规范》(JTG/T F50-2011)7.9.3条规定“浆液水胶比宜为0.26~0.28 )

4、一次压注双孔,提高工效对于跨径50m内的预制梁,单孔长度小于55m的预应力管道均可双孔同时压浆,从位置较低的一孔压入,从位置较高的一孔压出回流至储浆桶,节约劳动力,提高工效100%。

5、实现高速制浆,规范搅拌时间系统集成了高速制浆机,该设备将水泥、压浆剂和水进行高速搅拌,其转速为1420r/min,叶片线速度>;10m/s,能完全满足规范要求。(《公路桥涵施工技术规范》(JTG/T F50-2011)7.9.4条规定“搅拌机的转速应不低于 1000 r/min,其叶片的线速度不宜小于10m/s。)

6、监测压浆过程,实现远程管理灌浆过程由计算机程序控制,压浆过程受人为因素影响降低,准确监测到浆液温度、环境温度、灌浆压力、稳压时间等各个指标,切实满足规范与设计要求。自动记录压浆数据,并打印报表。通过无线传输技术,将数据实时 反馈至相关部门,实现预应力管道压浆的远程管理。

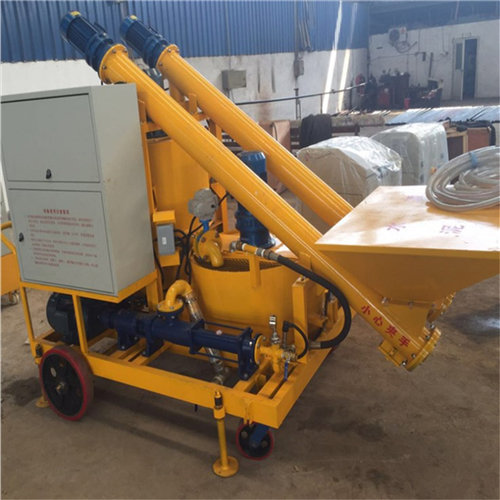

7、系统集成度高,简单适用系统将高速制浆机、储浆桶、进浆测控仪、返浆测控仪、压浆泵集成于一体,现场使用只须将进浆管、返浆管与预应力管道对接,无需增加管道长度,即可进行压浆施工。操作十分简单,利于推广。

8.大幅提升超长预应力孔道压浆施工质量 智能压浆技术配合专用压浆材料,能有效提升长度超过100米的超长孔道压浆施工质量。
